ZMAW氣動薄膜調節蝶閥

產品概述
ZMAW氣動薄膜調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm，泄漏量等級有Ⅱ級和Ⅵ級，流量特性為近似等百分比。氣動切換成手動時，使用側裝手輪機構方法：拔出定位銷，向上扳動手柄、蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，由相扳動手柄即可。

結構特點
閥　體：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥　板：碳鋼、1Cr18Ni9Ti
長　軸：1Cr18Ni9Ti
閥　座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司鈦合金
填　料：聚四氟乙烯、柔性石墨
閥　蓋：碳鋼

主要技術參數

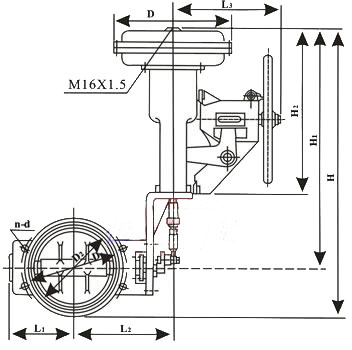

產品尺寸
